Что читать Свеча зажигания На самом деле говорит вам
Использованная свеча зажигания — это небольшой диагностический отчет, написанный углеродом, цветом и износом металла. Вытащите свечу, посмотрите на запальный наконечник и изолятор, и вы сможете определить проблемы с соотношением воздух-топливо, ошибки опережения зажигания, утечки масла или перегрев, прежде чем они превратятся в перегоревший двигатель. Самый быстрый способ прочитать свечи зажигания — сравнить цвет и текстуру изолятора с четырьмя эталонными условиями: светло-коричневый или серовато-коричневый означает нормальное сгорание, черный и закопченный означает, что смесь слишком богатая или свеча загрязнена, белый и меловой означает, что смесь слишком бедная или двигатель работает горячий, а маслянистый черный цвет с влажными отложениями означает попадание масла в камеру сгорания. В оставшейся части руководства каждый из этих признаков подробно описан, объясняется, что происходит внутри цилиндра, когда вы их видите, а также рассматриваются проверки зазора, резьбы, электрода и диапазона нагрева, которые сопровождаются полной проверкой пробки.
Показания свечей зажигания использовались механиками, гонщиками и производителями двигателей на протяжении десятилетий, поскольку это один из немногих способов непосредственно увидеть работающую камеру сгорания без приборов. Четырехцилиндровый двигатель срабатывает примерно 12 000 раз в минуту при 3000 об/мин, и каждое из этих событий оставляет след на кончике свечи зажигания. Правильное считывание этого следа превращает пятиминутный осмотр в окно, позволяющее узнать о жиклере карбюратора, состоянии топливных форсунок, состоянии уплотнений клапанов и работе системы зажигания. Производители двигателей иногда описывают рабочий конец свечи как термометр, скрещенный с указателем уровня топлива, поскольку отложения фиксируют как температуру, достигнутую наконечником, так и химический состав того, что горело вокруг него.
Это руководство организовано таким образом, что сначала идет самая неотложная диагностическая информация, а затем сопровождающие ее процедурные подробности. Если вам нужно прочитать вилку прямо сейчас, таблица цветов и раздел «богатый и бережливый» ниже охватывают два наиболее распространенных практических вопроса. Если целью является полная процедура проверки, разделы, посвященные технике протягивания, износу электродов, диапазону нагрева и состоянию резьбы, составляют полный контрольный список, который отражает то, через что проходит обученный техник во время диагностики, связанной с компрессией, или проверки перед покупкой подержанного автомобиля.
Справочник цветов: что означает каждый образец депозита
Нанесение цвета на наконечник изолятора и шину заземления является первым и наиболее надежным сигналом. В таблице ниже перечислены механизмы шаблонов, которые необходимо проверить в первую очередь, а также основная причина и типичное решение.
| Внешний вид депозита | Вероятная причина | Типичное исправление |
|---|---|---|
| Светло-коричневый/серовато-коричневый | Правильное соотношение воздух-топливо, правильный тепловой диапазон | Ничего не нужно |
| Черный, сухой, закопченный | Богатая смесь, забит воздушный фильтр или слабая искра. | Проверьте топливную карту, замените воздушный фильтр, проверьте катушку. |
| Черный и мокрый/маслянистый | Масло попадает в цилиндр через кольца или сальники клапанов. | Осмотр поршневых колец, маслосъемных колпачков, системы PCV. |
| Белый, меловой, пузырчатый | Бедная смесь, неправильное время или перегрев. | Проверьте ГРМ, подачу топлива, систему охлаждения. |
| Желто-зеленая глазурь | Отложения на основе калия, обожженные при высокой температуре | Замените вилку; остекление часто следует за длительным холостым ходом |
| Отложения красного или розового оттенка | Присадки к топливу на основе железа или определенные средства повышения октанового числа. | Сменить марку топливной присадки; обычно это не механическая неисправность |
| Серый крапчатый или пескоструйный вид | Преждевременное возгорание или детонация, вызывающая эрозию поверхности наконечника | Проверьте опережение газораспределения, октановое число топлива и охлаждение цилиндров. |
Считывание цвета наиболее достоверно на носике изолятора, керамическом конусе, окружающем центральный электрод, а не на металлической оболочке внизу. Оболочка часто собирает остаточные отложения от предыдущих тепловых циклов и может ввести в заблуждение быстрый взгляд, в то время как носовая часть изолятора реагирует на последние несколько минут сгорания и дает самую свежую картину текущего состояния двигателя.
Как вытащить и осмотреть вилку, не исказив диагноз
Самая большая ошибка при считывании показаний свечи зажигания — это неправильное считывание свечи, которая уже имела плохой образец. Свеча, остывшая после того, как двигатель простоял ночь, рассказывает другую историю, чем свеча, остывшая после интенсивной работы. Для точного диагностического считывания следуйте следующей последовательности:
1. Ездите под нагрузкой, которую хотите диагностировать.
Если жалоба связана с неровным холостым ходом, дайте двигателю поработать несколько минут на холостом ходу, прежде чем заглушить его. Если жалоба проявляется на скорости шоссе, удерживайте эту скорость не менее двух минут, затем выключите зажигание, продолжая движение (двигатель выключен, включена передача, включено сцепление или движение накатом на нейтральной передаче), вместо того, чтобы оставлять его на холостом ходу. Снижение холостого хода после интенсивной работы приводит к повторному покрытию свечи отложениями в холостом режиме и стирает картину высокой нагрузки.
2. Осторожно вытащите вилку
Перед снятием свечи продуйте мусор из колодца свечи зажигания сжатым воздухом, чтобы грязь не попала в цилиндр. Используйте розетку с резиновой вставкой, чтобы не повредить изолятор, и вынимайте вилку медленно и равномерно. На двигателях, где свеча расположена низко между компонентами впуска, шарнирный или карданный удлинитель удерживает розетку под прямым углом к вилке и позволяет избежать растрескивания изолятора во время снятия.
3. Осмотрите в течение нескольких минут.
Отложения могут слегка изменить цвет по мере остывания свечи, поэтому осмотрите ее как можно скорее после снятия при хорошем освещении и сфотографируйте для сравнения со следующей проверкой. Сначала осмотрите носик изолятора, затем ремень заземления, затем резьбу возле седла.
4. Содержите баллоны в порядке
Разложите свечи в пронумерованном лотке или вклейте их в картонную полоску с надписью, соответствующей порядку зажигания двигателя. Свеча, снятая с третьего цилиндра и устанавливаемая рядом со свечой первого цилиндра без маркировки, сводит на нет весь смысл сравнения цилиндров, поскольку наиболее полезный диагностический сигнал часто поступает от определения того, какой отдельный цилиндр отличается от остальных.

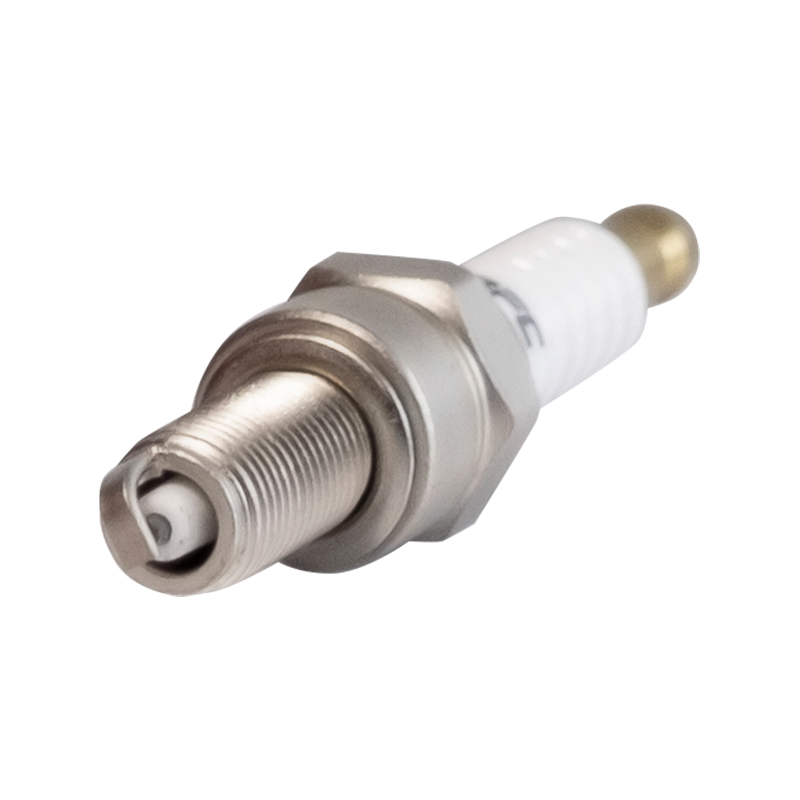

Чтение электрода и зазора, а не только цвета
Цвет расскажет о топливной смеси и температуре сгорания. Износ и зазор электродов говорят о нагрузке на систему зажигания и механическом износе с течением времени.
- Закругленный или эродированный центральный электрод: нормальный износ при большом пробеге; Свечи зажигания обычно требуют замены, если износ электродов превышает заводские характеристики, часто указанные в таблице зазоров в руководстве пользователя.
- Зазор шире, чем указано: указывает на эрозию электрода из-за возраста или на катушку под большой нагрузкой; более широкий зазор требует более высокого напряжения для скачка, что может вызвать пропуски зажигания при ускорении.
- Зазор уже, чем указано в спецификации: обычно означает, что зазор вилки был неправильным во время установки или боковой электрод слегка погнулся при обращении; узкий зазор дает более слабую и меньшую искру, хотя она и зажигается легче.
- Оплавленный или закругленный кончик электрода: сигнализирует о преждевременном зажигании или детонации, часто связанной со слишком опережающим моментом зажигания, низкооктановым топливом или обедненной смесью под нагрузкой.
- Треснувший наконечник изолятора: обычно механическое повреждение из-за неправильного зазора инструмента или падения вилки, а не признак возгорания.
- Замкнутый или загрязненный зазор (отложения, соединяющие электроды): искра гаснет до того, как успевает преодолеть воздушный зазор, что приводит к полному промаху в этом цилиндре.
- Обесцвеченная или вороненая резьба корпуса: признак того, что свеча стала горячей, чем предполагалось, иногда из-за проблем с крутящим моментом при установке, а не из-за неисправности сгорания.
Большинство заводских спецификаций зазора находятся в диапазоне от 0,028 до 0,060 дюйма в зависимости от конструкции двигателя и типа зажигания, при этом системы с катушкой на свече зажигания обычно имеют более узкие зазоры, чем старые системы на базе распределителя. Всегда проверяйте зазор по спецификации производителя двигателя, а не по спецификации, напечатанной на разъемной коробке, поскольку один и тот же номер детали свечи иногда используется в двигателях с разными требованиями к зазору. Проволочный датчик зазора дает более точные показания, чем плоский щуп на вилках с закругленной заземляющей полосой, поскольку провод соответствует изгибу электрода, а не пересекает его под углом.
Богатые против бережливых: быстро отличаем эти два понятия
Признаки богатого состояния
Богатая смесь означает больше топлива, чем двигатель может сжечь чисто. На кончике заглушки виднеется сухая черная сажа, которая легко стирается, а на кончике выхлопной трубы часто видна такая же черная сажа. Свечи зажигания, работающие на богатой смеси в течение длительного периода времени, также имеют тенденцию быстрее загрязняться, поскольку несгоревшее топливо смывает масляную пленку и нагар на изолятор. Распространенные причины включают заедание воздушной заслонки в открытом положении, форсунку слишком большого размера, негерметичный регулятор давления топлива или грязный воздушный фильтр, ограничивающий поток воздуха относительно объема топлива. Двигатель, работающий на богатой смеси, также часто демонстрирует снижение расхода топлива и слабый запах топлива на холостом ходу, поскольку часть несгоревшей смеси выходит через выхлоп, а не способствует увеличению мощности.
Признаки худого состояния
Бедная смесь означает слишком много воздуха по отношению к топливу. Нос изолятора становится белым или светло-серым и может приобретать вздутый стеклянный вид, если обедненное состояние становится достаточно горячим. Бедные условия более механически опасны, чем богатые, поскольку они повышают температуру сгорания, что ускоряет эрозию электродов и повышает риск преждевременного зажигания. Общие причины включают утечку вакуума, засорение форсунки, неисправность топливного насоса, теряющего давление под нагрузкой, или утечку выхлопных газов возле датчика кислорода, из-за которой компьютер двигателя удаляет топливо, которое он должен добавить. Двигатель, работающий на обедненной смеси, часто слегка подпрыгивает при постоянном открытии дроссельной заслонки и может издавать слабый хлопок при замедлении, когда несгоревший воздух воспламеняется в выхлопе.
Почему диапазон температур меняет то, что вы видите
Тепловой диапазон описывает, насколько быстро свеча зажигания отводит тепло от кончика в головку блока цилиндров. Свеча со слишком холодным для двигателя тепловым диапазоном не может нагреться достаточно во время нормальной езды, чтобы сжечь углерод, поэтому она имеет тенденцию выглядеть черной и загрязненной, даже если соотношение воздух-топливо правильное. Свеча со слишком горячим диапазоном нагрева остается более горячей, чем должна, что может привести к тому, что нормальная смесь будет выглядеть ложно обедненной или, в тяжелых случаях, привести к преждевременному зажиганию, поскольку сам наконечник становится достаточно горячим, чтобы воспламенить смесь до возникновения искры.
Это имеет непосредственное значение для свечей считывания, поскольку один и тот же цвет изолятора может означать две разные вещи в зависимости от диапазона нагрева. Черная пробка в правильно указанном диапазоне температур обычно указывает на богатую смесь или загрязнение. Черная свеча, температура которой на несколько ступеней холоднее, чем указывает производитель двигателя, может быть просто слишком холодной для самоочистки, при этом сама топливная смесь совершенно нормальная. Прежде чем прийти к выводу, что показания цвета указывают на проблему с топливной системой, убедитесь, что номер детали свечи соответствует тепловому диапазону, указанному производителем двигателя для этого двигателя и условий вождения, поскольку свечи послепродажного обслуживания иногда устанавливаются на одну или две ступени холоднее стандартных, и владелец этого не осознает.
| Несоответствие теплового диапазона | Как выглядит вилка | Риск, если его не исправить |
|---|---|---|
| Слишком холодно для двигателя | Черный, закопченный, легко загрязняется на малой скорости. | Постоянное загрязнение, затрудненный запуск, накопление пропусков зажигания. |
| Слишком жарко для двигателя | Чистый, но вздутый, эродированный электрод | Преждевременное зажигание, детонация, возможное повреждение поршня |
На что конкретно обращают внимание моторостроители и гонщики
Диагностика серийного двигателя обычно останавливается на цвете, но производители двигателей, настраивающие производительность, считывают свечи с большей точностью, поскольку неправильно подобранная смесь на высоких оборотах может разрушить поршень за секунды. Техники гонок обычно используют увеличительную лупу для проверки цветного кольца непосредственно у основания носика изолятора, называемого «кольцом заземляющего ремня», поскольку это кольцо быстрее всего реагирует на изменения в смеси и меньше подвержено влиянию отложений во время простоя, чем более широкий цвет изолятора.
В дрэг-рейсинге и настройке кольцевых трасс строители часто отключают вилки после одного замеренного пробега, а не после полной тренировки, потому что смешивание нескольких циклов нагрева на одной вилке приводит к размытию показаний. Общим ориентиром, используемым в этих сообществах, является сравнение цвета свечи со срезанной или «считанной» таблицей свечей, специфичной для используемого типа топлива, поскольку метанол, E85 и бензин дают совершенно разные базовые цвета даже при правильно настроенном соотношении воздух-топливо.
Тюнеры с принудительной индукцией уделяют особенно пристальное внимание области, где ремень заземления встречается с корпусом, поскольку часто это первое место, где двигатель с турбонаддувом или наддувом проявляет первые признаки детонации при наддуве. Слегка поперченная или подвергнутая пескоструйной обработке текстура в этом конкретном месте, даже на обычно выглядящей свече, рассматривается как ранний предупреждающий знак, который стоит изучить с помощью журнала датчика детонации или измерения времени, привязанного к наддуву, прежде чем оно перейдет к видимому плавлению электрода.
Состояние резьбы и седла: пропущенная половина проверки
Больше всего внимания уделяется стреляющему наконечнику, но резьба и посадочная поверхность рассказывают свою историю. Свеча, которая слегка вывернута во время обслуживания, показывает полосу темных сажистых отложений на части резьбы, где газы сгорания просачивались мимо недостаточно затянутого седла. Свеча, снятая с двигателя с поврежденной или изношенной резьбой головки блока цилиндров, иногда имеет неравномерный износ резьбы или слегка перекошенное посадочное кольцо, через которое газы сгорания могут пройти даже при правильном крутящем моменте.
Коническое седло по сравнению с седлом с прокладкой
Заглушки с коническим седлом обеспечивают точную посадку металла по металлу и обычно требуют более низкого значения крутящего момента без необходимости повторной затяжки после первого цикла нагрева. В заглушках с прокладкой и седлом используется раздавливающая шайба, которая слегка сжимается при первой установке, поэтому на некоторых двигателях иногда требуется небольшая дополнительная затяжка после начального теплового цикла. Установка плунжера с прокладкой и седлом в коническое седло или наоборот является распространенным источником загадочных симптомов, похожих на сжатие, которые не имеют ничего общего с поршневыми кольцами или клапанами.
Защита от заедания и повреждения резьбы
Избыток противозадирного состава на резьбе может действовать как смазка во время затяжки, что приводит к чрезмерной затяжке плунжера, даже если динамометрический ключ показывает правильное значение, что может привести к растрескиванию изолятора или деформации седла. Алюминиевые головки цилиндров также более склонны к повреждению резьбы из-за поперечной резьбы во время установки, чем чугунные головки, поэтому любую пробку, которая выходит с металлической стружкой, застрявшей в резьбе, стоит сочетать с визуальной проверкой резьбы самой головки блока цилиндров.
Практический контрольный список проверок
Используйте эту последовательность каждый раз, когда вы вытаскиваете разъемы для диагностического считывания, а не для плановой замены:
- Прежде чем снимать следующую, обратите внимание, из какого цилиндра пришла каждая пробка; перепутывание порядка цилиндров стирает самую полезную диагностическую подсказку.
- Сфотографируйте каждую вилку на простом фоне при равномерном освещении.
- Сравните цвет изолятора, состояние заземляющего ремня и форму электрода со справочной таблицей выше.
- Измерьте зазор проволокой или щупом и запишите значение рядом с номером цилиндра.
- Проверьте длину резьбы и тип седла оригинального плунжера, чтобы убедиться, что ранее была установлена правильная замена.
- Осмотрите верхнюю резьбу на наличие полос сажи, которые могут указывать на негерметичность седла.
- Прежде чем делать выводы только на основании цвета, убедитесь, что код теплового диапазона свечи соответствует спецификации производителя двигателя.
- Результаты перекрестных ссылок по всем цилиндрам; одна нечетная свеча указывает на проблему, связанную с конкретным цилиндром, а одинаковый рисунок во всех цилиндрах указывает на общесистемную проблему с топливом, синхронизацией или охлаждением.
Распространенные заблуждения, которых следует избегать
Несколько закономерностей регулярно сбивают с толку начинающих читателей:
- Судя по цвету свечи, вывернутой после долгой работы на холостом ходу, она покрывает почти любой двигатель легкой черной сажей, независимо от истинного рабочего состояния.
- Если предположить, что новые отложения пробок означают проблемы; свеча, проехавшая всего несколько сотен миль, все равно будет иметь тонкий, легкий налет, который является нормальным остатком обкатки, а не неисправностью.
- Путать загрязнение масла с загрязнением богатого топлива; масляные отложения кажутся слегка жирными и часто покрывают резьбу корпуса, а также изолятор, в то время как топливная сажа остается сухой и концентрируется возле наконечника.
- Не учитывается тепловой диапазон свечи зажигания, указанный сбоку, поскольку свеча, которая работает холоднее или горячее, чем указано в спецификации, может имитировать проблемы со смесью, даже если соотношение воздух-топливо правильное.
- Чтение вилки при плохом освещении; Люминесцентное освещение в магазине может сместить видимый цвет светло-коричневых отложений в сторону серого, что приведет к ложному диагнозу худого веса.
- Сравнение свечи зажигания с напечатанной эталонной фотографией без учета типа топлива, поскольку этилированное гоночное топливо E85 и стандартный бензин оставляют заметно разные базовые цвета.
Сопоставление признаков управляемости с данными о пробках
Состояние свечи зажигания редко существует изолированно. Сочетание того, что показывает пробка, с тем, что автомобиль делал на дороге, сужает диагноз значительно быстрее, чем любая информация по отдельности.
| Симптом вождения | Поиск вилки, которая часто совпадает | Предлагаемая следующая проверка |
|---|---|---|
| Неровная работа на холостом ходу, сглаживается на скорости. | Черные, сажистые отложения сосредоточены на одном или двух цилиндрах. | Катушка или форсунка на пораженном цилиндре |
| Синий оттенок выхлопного дыма | Маслянистые, влажные черные отложения на большинстве или всех цилиндрах. | Маслосъемные колпачки, поршневые кольца, клапан PCV |
| Гудение или стук под нагрузкой | Белый, вздутый изолятор или эродированный кончик электрода | Момент зажигания, октановое число топлива, сигнал датчика детонации |
| Колебания при ускорении | Зазор заметно шире, чем в спецификации | Возраст вилки, выход катушки под нагрузкой |
| Плохая экономия топлива, запах топлива на холостом ходу. | Сухая черная копоть, легко оттирается | Воздушный фильтр, регулятор давления топлива, расход форсунок |
Часто задаваемые вопросы
Как часто следует выдергивать свечи зажигания, чтобы проверить их состояние?
Многие магазины проверяют состояние свечей при каждом интервале замены масла на двигателях, у которых были проблемы с топливом или маслом, а также проверяют их один раз в год или каждые 12 000–15 000 миль на наличие стандартных никелевых или медных свечей. Иридиевые и платиновые свечи рассчитаны на более длительные интервалы обслуживания, часто от 60 000 до 100 000 миль, поэтому их проверяют реже, если не появляется конкретный симптом.
Может ли цвет свечи зажигания с уверенностью диагностировать проблему?
Цвет сужает вероятную причину, но его следует подтвердить с помощью второй точки данных, например, показаний корректировки подачи топлива с помощью сканера OBD, проверки компрессии или визуальной проверки воздушного фильтра и впуска. Полагаясь только на цвет, можно привести к замене деталей, которые на самом деле не были неисправны.
Почему только один цилиндр имеет цвет, отличный от остальных?
Одна нечетная свеча обычно указывает на проблему, специфичную для цилиндра: негерметичное уплотнение клапана, форсунка, поставляющая неправильное количество топлива, слабая катушка, если в двигателе используются отдельные катушки, или утечка вакуума, локальная во впускном отверстии. Остальные пробки служат базовой линией для сравнения.
Всегда ли белая, тощая на вид свеча означает, что двигатель потребляет слишком мало топлива?
Не всегда. Значительное опережение зажигания или утечка охлаждающей жидкости, повышающая температуру сгорания, могут привести к обесцвечиванию свечи зажигания даже при правильном соотношении воздух-топливо, поскольку белый цвет на самом деле является не только характеристикой топлива, но и температурным признаком. Синхронизацию следует проверять одновременно с подачей топлива, когда появляется белая пробка.
Нормально ли, что свечи зажигания немного отличаются друг от друга даже на исправном двигателе?
Незначительные различия между цилиндрами являются нормальными, особенно на двигателях с одной дроссельной заслонкой, питающей несколько цилиндров неравномерно, или на V-образных двигателях, где один ряд цилиндров работает немного горячее, чем другой. Стоит изучить большие, очевидные различия в цвете или типе отложений.
Следует ли очищать и использовать свечи повторно, а не заменять их после диагностического считывания?
Свечу, которая в остальном соответствует спецификациям по зазору и износу, иногда можно очистить и переустановить, если основная причина загрязнения устранена, но большинство технических специалистов рассматривают диагностическую процедуру как хорошую возможность заменить свечи, срок службы которых приближается к их сроку службы, поскольку трудозатраты на их удаление уже потрачены.

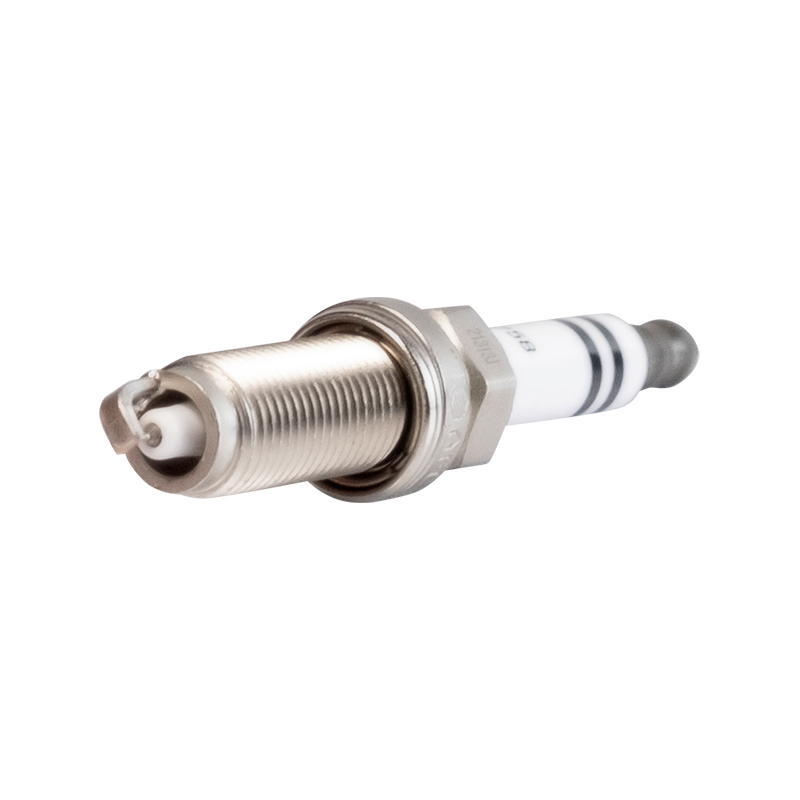

Влияет ли марка или материал вилки на то, как ее следует читать?
Базовая цветовая логика остается одинаковой для медных, платиновых и иридиевых свечей, но в иридиевых и платиновых свечах используется гораздо более тонкий центральный электрод, поэтому рисунки износа и эрозии могут выглядеть более тонкими, и может потребоваться более тщательный осмотр при хорошем освещении или увеличении, чтобы обнаружить округление на ранней стадии.
