Руководство по состоянию свечей зажигания: как читать, диагностировать и исправлять

Свеча зажигания Условие: сначала прямой ответ

В исправном состоянии свечи зажигания на кончике изолятора имеется светло-коричневый или серовато-коричневый налет, чистый электрод без чрезмерной эрозии и зазор, соответствующий спецификации производителя двигателя, обычно между 0,028 и 0,060 дюйма (0,7–1,5 мм) в зависимости от типа зажигания. Если состояние свечи зажигания показывает черные налеты сажи, влажный маслянистый налет, белые вздутия или расширенный зазор, выходящий за пределы заводского допуска, свеча сигнализирует о конкретной основной проблеме, которую следует устранить, прежде чем она повредит катушку зажигания, каталитический нейтрализатор или экономию топлива.

В этом руководстве подробно описаны все визуальные и механические индикаторы состояния свечей зажигания, объясняется, что каждый симптом означает для здоровья двигателя, а также приводятся конкретные интервалы замены, допуски на зазоры и этапы диагностики, применимые как к бензиновым двигателям, двигателям малой мощности, мотоциклам, так и к морскому транспорту.

Почему состояние свечей зажигания имеет большее значение, чем думают люди

Свеча зажигания находится именно в том месте, где электрическая энергия становится энергией сгорания. Каждое событие воспламенения зависит от свечи зажигания, которая подает последовательную, правильно рассчитанную искру через точный зазор десятки тысяч раз в час на крейсерской скорости. Поскольку кончик свечи непосредственно подвергается воздействию температур камеры сгорания, которые колеблются примерно между 1500°F и 4500°F в течение одного цикла сгорания его поверхность физически фиксирует то, что происходит внутри цилиндра. Механики полагаются на определение состояния свечей зажигания уже более столетия, поскольку это один из немногих компонентов, который дает видимые, физические показания качества сгорания, топливной смеси, контроля масла и угла опережения зажигания одновременно.

Небрежное состояние свечей зажигания не только приводит к неравномерному холостому ходу. Длительное использование изношенной или загрязненной свечи зажигания заставляет катушку зажигания работать сильнее, чтобы преодолеть увеличенный зазор, что ускоряет выход из строя катушки, увеличивает выход несгоревших углеводородов, что может перегреться и разрушить каталитический нейтрализатор, а также увеличивает расход топлива настолько, насколько это возможно. от 4 до 6 процентов в транспортных средствах, работающих на сильно изношенных свечах зажигания, согласно исследованиям по техническому обслуживанию автопарка, опубликованным Управлением автомобильных технологий Министерства энергетики США.

Чтение состояния свечей зажигания по цвету и типу нагара

Самый быстрый способ оценить состояние свечи зажигания — выдернуть свечу и осмотреть запальный наконечник при хорошем освещении. Цвет и текстура отложений почти всегда указывают на конкретную причину. В таблице ниже приведены наиболее распространенные условия, на которые обращают внимание технические специалисты.

Для определения состояния свечей зажигания постоянно требуется выдергивать все свечи одновременно, а не один цилиндр, поскольку несоответствие между цилиндрами часто указывает на проблему, специфичную для цилиндра, такую как проблема с форсункой, клапаном или катушкой, а не на проблему всего двигателя.

Симптомы ухудшения состояния свечей зажигания во время вождения

Состояние свечи зажигания редко выходит из строя бесшумно. Водители обычно замечают группу следующих симптомов задолго до полного выхода из строя вилки:

1. Грубый или неравномерный холостой ход, особенно заметно на стоп-сигнале или на нейтральной передаче.
2. Нерешительность или ровная поверхность во время ускорения, особенно под нагрузкой или при буксировке.
3. Заметное снижение экономии топлива в течение нескольких недель.
4. Трудности запуска двигателя в холодную или сырую погоду.
5. Горит индикатор проверки двигателя с кодом пропуска зажигания, например от P0300 до P0308.
6. Слышен хлопок или обратная вспышка выхлопной системы при замедлении.
7. Двигатель заметно пульсирует или вибрирует на крейсерской скорости по шоссе.

Любой отдельный симптом может иметь другие причины, но появление двух или более вместе является убедительным признаком того, что состояние свечей зажигания следует проверить перед следующим плановым интервалом обслуживания.

Материалы свечей зажигания и как они влияют на скорость износа

Не все свечи зажигания стареют с одинаковой скоростью, и материал электродов является важнейшим фактором, определяющим, как долго можно поддерживать хорошее состояние свечей зажигания, прежде чем потребуется их замена.

Иридиевые и платиновые свечи гораздо лучше противостоят эрозии электродов, чем медь, поскольку металлы имеют значительно более высокую температуру плавления и лучшую устойчивость к искровой эрозии, поэтому зазор увеличивается медленнее, и состояние свечи зажигания остается стабильным в течение гораздо более длительного периода времени.

Шаг за шагом: как проверить состояние свечей зажигания самостоятельно

Базовая проверка состояния свечей зажигания на большинстве двигателей занимает менее 30 минут и требует только набора головок, измерителя зазора и фонарика.

Процедура проверки

1. Дайте двигателю полностью остыть, чтобы избежать ожогов и повреждения резьбы при снятии горячей свечи.
2. Перед отсоединением промаркируйте каждую катушку зажигания или провод, чтобы можно было снова подобрать свечи зажигания к исходному цилиндру.
3. Используйте головку свечи зажигания с резиновой вставкой, чтобы снять каждую свечу зажигания, не допуская попадания мусора в цилиндр.
4. Сфотографируйте или расположите свечи в порядке расположения цилиндров для наглядного сравнения.
5. Сравните цвет покрытия, форму электрода и зазор со справочной таблицей выше.
6. Измерьте зазор проволокой или щупом и сравните со спецификацией производителя.
7. Перед повторной установкой или заменой проверьте резьбу и седло шайбы на наличие коррозии или повреждений.
8. Затяните новые или повторно установленные свечи с указанным моментом, поскольку чрезмерная затяжка может привести к растрескиванию изолятора, а недостаточная затяжка может привести к ухудшению теплопередачи.

Различия в состоянии свечей зажигания между цилиндрами часто более полезны для диагностики, чем само общее состояние, поскольку единственная загрязненная или эродированная свеча на фоне чистых свечей обычно указывает на неисправность, изолированную для этого цилиндра.

Интервалы замены в зависимости от применения

Состояние свечей зажигания следует проверять по графику еще до появления проблем, поскольку некоторая деградация происходит постепенно и ее легко не заметить без прямого сравнения. Рекомендуемые производителем интервалы значительно различаются в зависимости от применения и материала пробки.

Двигатели с турбонаддувом и непосредственным впрыском имеют более горячие циклы сгорания и обычно требуют более коротких интервалов между проверками, чем их аналоги без наддува, поскольку состояние свечей зажигания имеет тенденцию ухудшаться быстрее при постоянном наддуве и давлении в цилиндре.

Как состояние свечей зажигания связано с топливной смесью и настройкой двигателя

Состояние свечей зажигания — один из самых надежных и недорогих инструментов для оценки соотношения воздух-топливо без специального широкополосного датчика. Правильно настроенный двигатель работает в стехиометрическом соотношении примерно 14,7 к 1 воздух-топливо бензин образует светло-коричневый налет, характерный для нормального состояния свечей зажигания. Значительное отклонение в любом направлении предсказуемо меняет внешний вид.

Индикаторы богатой смеси

Богатая смесь оставляет избыток несгоревшего топлива, которое обугливается на кончике изолятора, образуя сухую черную сажу. Состояние свечи зажигания, работающей на обогащенной смеси, обычно связано с засоренным воздушным фильтром, ограничивающим поток воздуха, негерметичной топливной форсункой, неисправным кислородным датчиком, посылающим неточный сигнал, или датчиком массового расхода воздуха, показавшим неправильное низкое значение.

Индикаторы бедной смеси

Бедная смесь горит горячее, чем предполагалось, и именно здесь на кончике изолятора появляются белые или меловые пузыри. Состояние свечей зажигания, работающих на обедненной смеси, часто связано с утечкой вакуума, топливной форсункой недостаточного размера для данного применения, низким давлением топлива из-за слабого насоса или неправильным диапазоном нагрева свечи для степени сжатия двигателя.

Тепловой диапазон и его роль в долговременном состоянии свечей зажигания

Тепловой диапазон описывает, насколько быстро свеча зажигания передает тепло сгорания от своего наконечника в головку блока цилиндров. Свеча зажигания с неправильным тепловым диапазоном для данного двигателя будет показывать плохое состояние свечи зажигания, даже если все остальное в топливной системе и системе зажигания настроено правильно.

• Слишком горячая вилка сохраняет тепло и может вызвать преждевременное зажигание, проявляющееся в виде оплавленных или покрытых пеплом электродов.
• Слишком холодная вилка теряет тепло слишком быстро, чтобы сжечь обычные отложения, проявляясь в виде стойкого черного налета даже на правильно настроенном двигателе.
• Правильный диапазон нагрева самоочищается при температуре примерно от 900°F до 1700°F на наконечнике зажигания, сохраняя стабильное состояние свечи зажигания в течение всего интервала обслуживания.

Производители публикуют определенный код теплового диапазона для каждого двигателя и применения, и отклонение от него, даже при наличии в остальном высококачественной свечи зажигания, является одной из наиболее распространенных причин хронического плохого состояния свечей зажигания, о которых сообщают независимые ремонтные мастерские.

Состояние свечей зажигания в двигателях малой мощности и наружном энергетическом оборудовании

Небольшие двигатели, используемые в газонокосилках, генераторах, бензопилах и триммерах, сталкиваются с другими проблемами состояния свечей зажигания, чем автомобильные двигатели, в основном из-за смешивания двухтактного масла, сезонного хранения и нечастого использования.

Двухтактное топливо с масляной смесью обычно оставляет маслянистый остаток на электроде даже при нормальной работе, поэтому допустимое базовое состояние свечи зажигания для двухтактного двигателя выглядит заметно темнее, чем для эквивалентной четырехтактной свечи. Оборудование, оставленное с топливом в баке на зиму, также склонно к образованию смолистых и лаковых отложений на электродах из-за разрушения просроченного бензина, поэтому сезонные проверки состояния свечей зажигания перед первым началом года выявляют проблемы, которые не могут быть упущены при проверке в середине сезона.

Быстрое испытание на месте для небольших двигателей заключается в выдергивании свечи зажигания, очистке ее проволочной щеткой, проверке зазора в соответствии с руководством по эксплуатации оборудования и подтверждении того, что электрод не закруглился, поскольку закругленный электрод на небольшой свече двигателя является распространенной причиной жесткого холодного запуска, даже если в остальном с топливом и карбюратором все в порядке.

Распространенные ошибки, которые преждевременно портят состояние свечей зажигания

Когда состояние свечи зажигания указывает на более серьезную механическую проблему

Некоторые индикаторы состояния свечей зажигания невозможно устранить простой заменой свечи, поскольку они являются последующими симптомами механической неисправности в другом месте двигателя.

• Постоянное масляное загрязнение в каждом цилиндре часто указывает на изношенные поршневые кольца или маслосъемные колпачки, пропускающие масло через камеру сгорания, а не на одну неисправную пробку.
• Расплавленные электроды или металлические точки, попавшие в отложения, обычно указывают на достаточно серьезную детонацию, способную повредить внутренние компоненты, и требуют немедленного механического осмотра.
• Постоянно загрязняется один цилиндр, в то время как остальные остаются чистыми, часто это связано с негерметичностью топливной форсунки или слабой катушкой в этом конкретном цилиндре.
• Остатки охлаждающей жидкости или сладкий запах на резьбе пробки могут указывать на негерметичность прокладки головки блока цилиндров, позволяющую охлаждающей жидкости попасть в цилиндр.

Если рассматривать состояние свечей зажигания исключительно как задачу «заменить и забыть», эти восходящие сигналы упускаются из виду, поэтому опытные специалисты документируют то, что они видят на старых свечах, прежде чем устанавливать новые, а не сразу их выбрасывать.

Характеристики крутящего момента в зависимости от размера резьбы

Правильный крутящий момент является одним из наиболее часто игнорируемых факторов долговременного состояния свечей зажигания. Свеча, посаженная слишком свободно, никогда не обеспечивает должный контакт с головкой блока цилиндров, поэтому тепло не может достаточно быстро передаваться от наконечника зажигания, ускоряя износ электрода и вызывая образование белых пузырей, характерное для бедной смеси. Слишком плотно посаженная заглушка сжимает или раздавливает уплотнительную шайбу, выходя за пределы ее расчетного предела, и может даже привести к микротрещинам в керамическом изоляторе — дефект, который не всегда виден во время планового осмотра, но проявляется позже в виде периодических пропусков зажигания.

Если динамометрический ключ недоступен, обычное правило состоит в том, чтобы затягивать плунжер вручную до тех пор, пока шайба не коснется седла, а затем повернуть еще на четверть оборота для плунжера с прокладкой и седлом или на одну шестнадцатую оборота для плунжера с коническим седлом, хотя это следует рассматривать только как запасной вариант, а не замену измеренного крутящего момента.

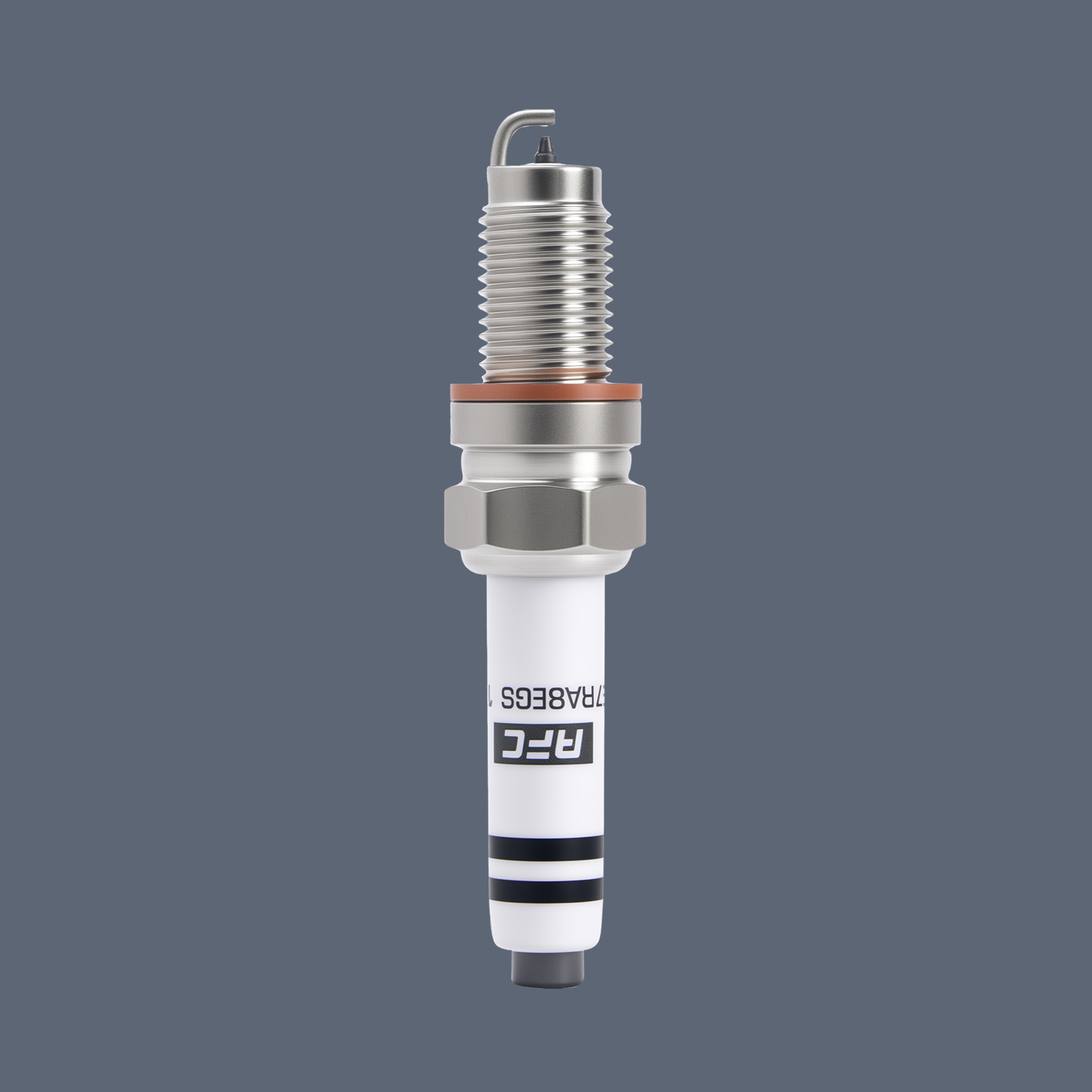

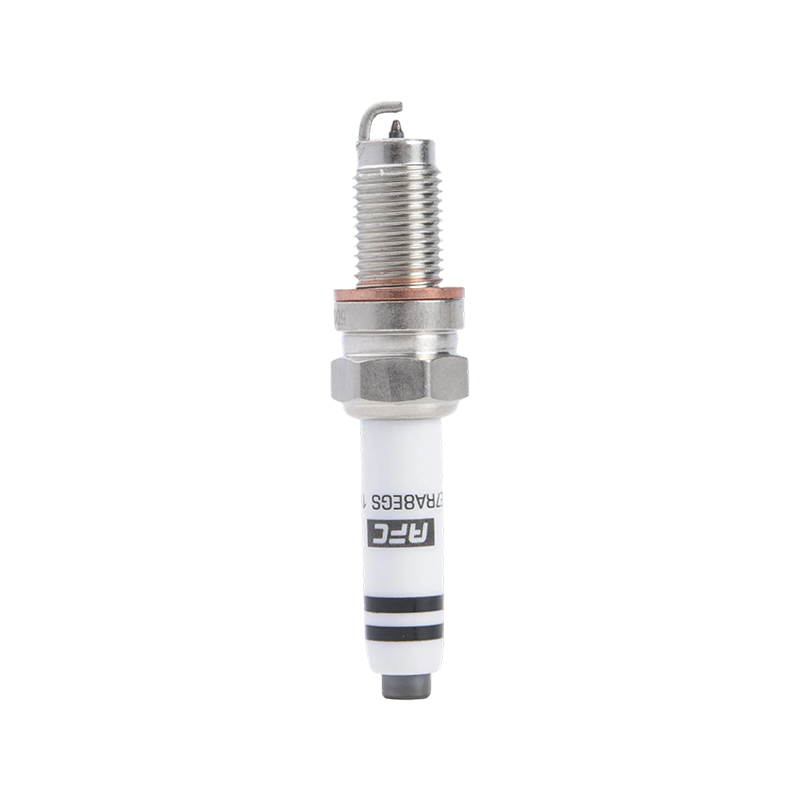

Расшифровка номера детали свечи зажигания

На каждой свече зажигания имеется номер детали производителя, который кодирует диаметр резьбы, радиус действия, тепловой диапазон и конфигурацию электродов в компактной буквенно-цифровой строке. Понимание этого кода значительно упрощает подтверждение того, что заменяемая свеча соответствует исходному базовому состоянию свечи зажигания для данного двигателя, вместо того, чтобы полагаться исключительно на таблицы перекрестных ссылок, в которых иногда может быть указана неправильная замена.

• Начальные буквы обычно обозначают диаметр резьбы и размер шестигранника.
• Далее следует числовой код теплового диапазона, где более высокое число обычно означает более холодную свечу в большинстве систем производителей, хотя в некоторых брендах это правило меняется на противоположное.
• Буква, обозначающая тип седла, отличает седло с прокладкой от конического седла.
• Завершающий суффикс часто обозначает длину вылета и материал электрода, например платиновый или иридиевый наконечник.

Поскольку нумерация тепловых диапазонов не стандартизирована для разных марок, перекрестные ссылки между производителями всегда следует выполнять с использованием официального инструмента перекрестных ссылок, а не предполагать числовую эквивалентность, поскольку несоответствие здесь является частой скрытой причиной хронического плохого состояния свечей зажигания, которую владельцы ошибочно принимают за проблемы с топливом или зажиганием.

Диагностические инструменты, выходящие за рамки визуальной проверки

Визуальный осмотр охватывает большую часть того, что нужно технику, но несколько дополнительных инструментов дают более полную картину состояния свечи зажигания, когда симптомы сохраняются после плановой замены.

Осциллограф зажигания

Схема обзора показывает напряжение зажигания, продолжительность искровой линии и колебание катушки для каждого цилиндра на одном экране. Расширенный зазор из-за изношенной свечи зажигания проявляется в виде более высокой линии зажигания, поскольку для перекрытия большего зазора требуется большее напряжение, прежде чем линия зажигания перейдет в фазу горения. Сравнение всех цилиндров на одной трассе телескопа позволяет легко обнаружить выбросы свечи или катушки еще до того, как водитель станет заметен пропуск зажигания.

Бороскопическая проверка

Продевание небольшой камеры через отверстие для свечи зажигания позволяет напрямую видеть головку поршня и область клапана, не снимая головку блока цилиндров. Это особенно полезно, когда состояние свечи зажигания указывает на детонационное повреждение, поскольку бороскоп может подтвердить, есть ли на головке поршня точечная коррозия или в камеру сгорания попал посторонний предмет, прежде чем планируются более инвазивные работы по демонтажу.

Испытание на сжатие и утечку

Поскольку отверстие свечи зажигания также является точкой доступа для манометра, проверка компрессии или утечки является естественным следующим шагом, когда состояние свечи зажигания указывает на возможное проникновение масла. Компрессия в цилиндре заметно ниже, чем у соседей, в сочетании с маслянистым загрязнением свечи этого цилиндра явно указывает на изношенные кольца или проблему с уплотнением клапана, а не на проблему с подачей топлива.

Климатические и сезонные воздействия на состояние свечей зажигания

Температура и влажность окружающей среды влияют на старение свечи зажигания, даже если привычки вождения остаются прежними. Холодный климат предъявляет дополнительные требования к системам зажигания, поскольку более холодный впускной воздух более плотный и требует более сильной искры для надежного воспламенения топливной смеси, что может ускорить износ зазоров на крайних свечах зажигания в зимние месяцы. Короткие поездки в холодную погоду усугубляют проблему, поскольку двигатель может не достичь полной рабочей температуры достаточно долго, чтобы сжечь конденсат и легкие отложения, что приводит к более закопченному состоянию свечи зажигания, чем тот же автомобиль может показать при длительных и теплых поездках.

Жаркие, высокогорные или пустынные условия представляют противоположный риск. Более разреженный воздух изменяет эффективное соотношение воздух-топливо, если система управления двигателем не компенсирует это, а устойчиво высокие температуры под капотом могут подтолкнуть выбор предельного диапазона нагрева к бедному, перегретому концу спектра, проявляясь в виде меловых белых отложений раньше, чем ожидалось.

Транспортные средства, используемые для буксировки, пахоты или других продолжительных работ с высокими нагрузками, должны проверять состояние свечей зажигания чаще, чем стандартный интервал, поскольку связанные с нагрузкой нагрев и детонационный стресс накапливаются быстрее, чем можно предположить по одному лишь пробегу.

Состояние свечей зажигания в высокопроизводительных и гоночных автомобилях

Принудительная индукция, высокая степень сжатия и агрессивная настройка сокращают интервал проверки состояния свечей зажигания. Гоночные и сильно модифицированные уличные двигатели обычно работают в более холодном диапазоне температур, чем рекомендовано заводом-изготовителем, специально для того, чтобы справиться с более высокими температурами сгорания, возникающими из-за увеличения наддува или сжатия, а свеча, выдернутая после тренировки на треке, рассказывает совсем другую историю, чем та же самая свеча, выдернутая после ежедневных поездок на работу.

• Гусеничные двигатели обычно проверяются на каждом мероприятии или каждые несколько часов на треке, а не по пробегу.
• Более узкий зазор, часто от 0,020 до 0,028 дюйма, обычно используется в приложениях с высоким наддувом, чтобы обеспечить управляемость требований к энергии искры при высоком давлении в цилиндре.
• Иридиевые или платиновые электроды с тонкой проволокой предпочитаются в гонках, поскольку их уменьшенная закалочная поверхность улучшает рост ядра пламени, хотя они требуют более осторожного обращения, поскольку тонкую центральную проволоку легче повредить, чем стандартный электрод.
• Любые признаки алюминиевых пятен или расплавленных отложений после тренировки следует рассматривать как немедленное предупреждение о детонации, а не как обычный износ.

Поскольку настройка производительности смещает приемлемый базовый уровень того, как выглядит нормальное состояние свечей зажигания, сравнение свечей зажигания со стандартной справочной таблицей может ввести в заблуждение для модифицированного двигателя, а работа с настройщиком, знакомым с конкретной комбинацией, более надежна, чем общее руководство.

Состояние свечей зажигания и взаимодействие катушек зажигания

Свечи зажигания и катушки зажигания изнашиваются как связанная система, и оценка одного без другого упускает половину картины. По мере того как состояние свечи зажигания ухудшается и зазор увеличивается, катушка должна генерировать более высокое вторичное напряжение для поддержания надежной искры, а катушки проектируются только с ограниченным запасом по напряжению, превышающим то, что требуется исправной свече. Работа изношенных свечей в течение длительного периода времени является одной из наиболее распространенных предотвратимых причин преждевременного выхода из строя катушки, особенно в системах со спиралью на свече зажигания, где каждый цилиндр имеет свою собственную катушку, расположенную непосредственно над свечой и подвергающуюся одинаковым тепловым циклам под капотом.

Неисправная катушка также может привести к тому, что свеча будет выглядеть хуже, чем можно предположить по ее фактическому пробегу. Катушка, подающая непостоянное или пониженное напряжение, может привести к неполному сгоранию даже при почти новой установленной свече, образуя отложения сажи, которые выглядят идентично богатой топливной смеси. Вот почему технические специалисты обычно заменяют подозрительную катушку на заведомо исправный цилиндр в качестве диагностического этапа, а не предполагают, что новая свеча зажигания сама по себе устранит постоянные пропуски зажигания.

Замена свечей зажигания и проверка чехлов катушки, пружин и контактов разъема в рамках одной услуги снижает вероятность повторного ремонта, поскольку коррозия чехла катушки или слабый контакт пружины могут вызвать симптомы, которые легко принять за просто изношенную свечу зажигания.

Глоссарий терминов, касающихся состояния свечей зажигания

Часто задаваемые вопросы о состоянии свечей зажигания

Как часто следует проверять состояние свечей зажигания?

Большинству легковых автомобилей рекомендуется проводить визуальную проверку каждые 10 000–30 000 миль в зависимости от материала свечей, в то время как иридиевые и платиновые свечи могут безопасно работать дольше между проверками из-за их более медленной скорости износа.

Могу ли я очистить загрязненную свечу зажигания вместо ее замены?

Легкую сухую сажу часто можно очистить проволочной щеткой и временно использовать повторно, но масляные загрязнения, вздутия или эрозию электрода невозможно надежно устранить очисткой, и вилку следует заменить.

Как выглядит обычная свеча зажигания?

Обычная вилка имеет налет на кончике изолятора от светло-коричневого до серовато-коричневого цвета, минимальный износ электродов и зазор в пределах диапазона, указанного производителем.

Влияет ли состояние свечей зажигания на экономию топлива?

Да. Расширенный зазор или загрязненная свеча приводит к неполному сгоранию, а в автомобилях, работающих на сильно изношенных свечах, обычно наблюдается заметное снижение экономии топлива наряду со снижением выходной мощности.

Почему только в одном цилиндре свечи зажигания находятся в плохом состоянии?

Один затронутый цилиндр обычно указывает на локальную проблему, такую ​​как утечка форсунки, слабая катушка зажигания или проблема с уплотнением клапана, характерная для этого цилиндра, а не на глобальную проблему с топливом или зажиганием.

Безопасно ли продолжать движение с изношенными свечами зажигания?

В краткосрочной перспективе — да, но длительная езда с изношенными свечами увеличивает нагрузку на катушку зажигания и каталитический нейтрализатор и в конечном итоге может привести к более дорогостоящему ремонту, чем ремонт самих свечей.

Следует ли заменять все свечи зажигания сразу или только изношенные?

Замена всех свечей вместе является стандартной практикой, поскольку они испытывают практически одинаковые условия износа, а замена только одной в любом случае приводит к тому, что срок службы остальных приближается к концу.

Какие инструменты мне нужны для проверки состояния свечей зажигания в домашних условиях?

Головка свечи зажигания с резиновой вставкой, храповым механизмом и удлинителем, измеритель зазора между проводами или щупами и динамометрический ключ используются почти при каждом осмотре легкового автомобиля. Фонарик или камера телефона помогают сравнивать цвет отложений в разных цилиндрах.

Может ли неисправная свеча зажигания повредить другие детали двигателя?

Да. Длительные пропуски зажигания из-за плохого состояния свечей зажигания приводят к попаданию несгоревшего топлива в выхлопную систему, что может привести к перегреву и необратимому повреждению каталитического нейтрализатора, а дополнительное потребление электроэнергии также может сократить срок службы катушки зажигания.

Почему моя новая свеча зажигания через некоторое время уже выглядит загрязненной?

Быстрое загрязнение только что установленной свечи обычно указывает на основную проблему, такую ​​​​как богатая топливная смесь, утечка масла в цилиндр, слабую катушку или неправильный тепловой диапазон, а не на неисправную свечу.

Различается ли состояние свечей зажигания в четырехтактных и двухтактных двигателях?

Да. В двухтактных двигателях масло смешивается непосредственно с топливом, поэтому легкий маслянистый остаток на электроде является нормальным и не указывает на проблему, как в четырехтактном двигателе, где любое масло на свече зажигания сигнализирует о попадании масла в камеру сгорания.

Как узнать, увеличился ли зазор в свече зажигания?

Измерьте зазор проволочным манометром и сравните его со спецификацией производителя. Зазор, превышающий указанное значение более чем на 0,010 дюйма, обычно считается чрезмерным и требует замены, а не повторного зазора, поскольку эрозия электрода уже изменила форму поверхности обжига.
