Что такое индексация свечей зажигания? Полное руководство по целям и процессу

Индексация свечей зажигания: краткий ответ

Индексация свечи зажигания — это намеренное вращение свечи зажигания так, чтобы открытая сторона ее заземляющего электрода указывала в выбранном направлении внутри камеры сгорания. Электрод сгибать не нужно. Вместо этого вы добавляете тонкие медные шайбы под заплечик пробки, и когда вы закручиваете свечу в головку блока цилиндров, она останавливается под немного другим углом. Затем открытый зазор располагается таким образом, чтобы обеспечить свободный путь ядра пламени к самой плотной части воздушно-топливного заряда.

Этот метод был основным в создании высокопроизводительных двигателей на протяжении десятилетий. Практический эффект полностью зависит от двигателя. Гоночный двигатель с высокой степенью сжатия или турбокомпрессором может показать ощутимый прирост в постоянстве сгорания, в то время как обычный водитель почувствует лишь незначительную разницу при низкой нагрузке. Для любого двигателя, который ожидает большего от своей системы зажигания, умение правильно индексировать свечу зажигания является ценным навыком.

Индексирование работает лучше всего, когда другие переменные сгорания уже в норме. Зазор должен быть правильный, топливная система чистая, компрессия равномерная по цилиндрам. Если они имеются, индексация является следующим значимым шагом для производителя двигателей, который хочет, чтобы каждый цилиндр начинал работу с одной и той же точки.

Что именно означает индексация свечей зажигания?

В обычной свече с J-образным зазором используется центральный электрод и изогнутый боковой электрод. Пространство между ними — то место, где прыгает искра. Поскольку боковой электрод изогнут, он блокирует ядро ​​пламени с одной стороны и оставляет открытой другую сторону. Производитель новой свечи не может знать, в какую сторону будет обращена открытая сторона после установки свечи в головку блока цилиндров.

При затягивании прокладки-посадочного места вращение останавливается в произвольном положении. Если вы установите заглушку и направите открытую сторону в сторону выпускного клапана, пламя будет расширяться против потока всасываемого заряда. То есть ситуацию исправляет индексация.

Индексация определяет окончательную ориентацию. Процедура работает за счет использования шага резьбы заглушки. Пробка диаметром 14 мм с шагом 1,25 мм продвигается на 1,25 мм за каждый полный оборот. Медная шайба располагается на выступе гнезда заглушки и слегка приподнимает заглушку. При следующей затяжке эта увеличенная высота заставляет заглушку вращаться еще немного, прежде чем она достигнет нижнего предела.

Это механическая регулировка, а не тюнинговая модификация. Он не меняет напряжение искры, зазор или угол опережения зажигания. Оно влияет только на физическое положение заземлителя в момент зажигания искры.

В некоторых современных свечах используется конструкция с поверхностным зазором, при которой искра проходит по поверхности свечи. У них нет вращающегося бокового электрода, поэтому индексация на них не влияет. Свечи с J-образным зазором, которые используются в большинстве высокопроизводительных двигателей, остаются стандартным случаем для этого метода.

Почему индексация имеет значение? Реальные эффекты

Самый простой способ понять индексацию — посмотреть на ядро Flame. Когда искра перескакивает через зазор, маленькому плазменному шарику приходится расти, пока он не воспламенит всю смесь. Если боковой электрод большой и находится прямо на пути пламени, он поглощает тепло и замедляет фронт пламени. Направление открытого зазора в сторону впускного клапана позволяет пламени перемещаться в свежий заряд при его попадании в цилиндр.

Производители двигателей, которые проводят последовательные сравнения одного и того же двигателя, описывают выигрыш, который обычно составляет от 1 до 3 процентов на безнаддувных гоночных двигателях. Звучит не так уж и много, но в формуле, где важна каждая единица мощности, это может отделить быстрый круг от среднего результата. В двигателе с принудительной индукцией эффект может быть больше, поскольку более плотный заряд сгорает быстрее, и любая задержка в росте пламени усиливается.

Основным скрытым преимуществом является согласованность между цилиндрами. В заводском двигателе каждый цилиндр имеет небольшую разницу литья. Если вы проиндексируете свечи так, чтобы каждый цилиндр имел одинаковую ориентацию электродов, вы уменьшите колебания от пробега и сделаете поведение двигателя на холостом ходу и при частичном открытии дроссельной заслонки гораздо более предсказуемым.

Еще одним ключевым преимуществом является контроль предварительного зажигания. Когда заземляющий электрод остается более холодным, цилиндр становится более устойчивым к горячим точкам, которые могут вызвать детонацию на границе предела детонации. В этом помогает платинированный или иридиевый электрод, а индексация добавляет окончательную корректировку геометрии.

Иридиево-платиновые свечи зажигания для автомобилей BMW и Mini Эта иридиево-платиновая свеча зажигания обеспечивает превосходный контроль предварительного зажигания и стабильную работу, что делает ее надежным выбором для двигателей, требующих точной индексации и управления теплом. Посмотреть продукт →

Как индексировать свечи зажигания: шаг за шагом

Прежде чем начать, убедитесь, что двигатель остыл и цилиндр находится в верхней мертвой точке или у вас есть доступ через отверстие для свечи зажигания. Используйте сжатый воздух, чтобы сдуть мусор, который может попасть в цилиндр.

1. Отметьте штекер. Используйте маркер на шестиграннике, чтобы указать открытую сторону зазора. Если вы используете розетку, поместите вторую отметку на розетку на уровне отметки вилки.
2. Пробная установка без шайб. Установите новую медную шайбу, вставьте заглушку и затяните в точном соответствии со спецификацией. С помощью бороскопа отметьте положение открытого зазора относительно головки блока цилиндров.
3. Рассчитайте вращение. Измерьте, на сколько градусов вам нужно повернуть вилку. При стандартном методе открытая сторона должна быть направлена ​​к впускному клапану.
4. Выберите толщину шайбы. Используйте математику шага резьбы. Каждая шайба диаметром 0,25 мм меняет угол поворота примерно на 72 градуса при шаге резьбы 1,25 мм.
5. Установите последнюю шайбу. Установите выбранную шайбу, затяните с тем же моментом, проверьте новый угол. Повторите, если вам нужно больше вращения.
6. Запишите результат. Запишите количество шайб и угол наклона для каждого цилиндра. Это поможет вам повторно индексировать одни и те же заглушки после последующего удаления.

Угловая математика — это справочник, а не точная наука. Медная шайба слегка сминается во время первой установки, и на сдавливание влияет величина крутящего момента. Вот почему вы всегда должны использовать свежую шайбу для окончательной сборки и соблюдать диапазон крутящего момента, указанный производителем.

Инструменты и шайбы для индексации

Индексация стоит дешево. Вам не нужна специальная машина. Базового набора достаточно для работы с большинством двигателей:

• Комплект индексных шайб свечей зажигания, обычно включающий шайбы диаметром 0,25 мм, 0,5 мм и 0,75 мм.
• Тонкостенная свечная головка для предотвращения повреждения керамического изолятора.
• Динамометрический ключ с точностью на нижнем конце, обычно 10–25 Нм.
• Бороскоп или смотровое зеркало, чтобы увидеть электрод внутри цилиндра.
• Очиститель электрических контактов и чистая тряпка, чтобы на наконечнике вилки не было масла.

Использование правильного динамометрического ключа невозможно переоценить. Если крутящий момент варьируется от свечи к свече, конечный угол поворота будет меняться. В алюминиевых головках заглушка диаметром 14 мм обычно требует 18–25 Нм, а заглушка диаметром 12 мм — 15–20 Нм. Всегда проверяйте значение из руководства по обслуживанию.

Комплект индексных шайб стоит очень недорого. Это экономит время, поскольку вы можете протестировать несколько положений вращения, ничего не обрабатывая. Когда вы найдете подходящую шайбу, отметьте ее и сохраните вместе с цилиндром для будущих запусков.

Пока вы проверяете угол, посмотрите на шайбу после пробной установки. Измельченная медь оставляет видимое контактное кольцо. Это кольцо показывает, ровно ли установлена ​​шайба. Наклоненная шайба может привести к тому, что вилка остановится под другим углом, чем вы рассчитывали, поэтому перед тем, как приступить к работе, проверьте наличие небольшого зазора в контактном кольце.

Когда действительно следует индексировать свечи зажигания?

Индексирование подходит не всем. Правильный ответ зависит от типа двигателя, целей настройки и заводских рекомендаций:

• Двигатели с высоким статическим сжатием или нагнетателями объемного действия.
• Двигатели с турбонаддувом работают на бедной смеси или на грани детонации.
• Безнаддувные гоночные двигатели со специальными распределительными валами и головками с высоким расходом.
• Морские подвесные двигатели, для которых указана индексация в руководстве по эксплуатации.
• Классические двигатели с большими плоскими камерами сгорания и длинными свечами зажигания.
• Любой двигатель, у которого головка блока цилиндров имеет видимую выпуклость камеры сгорания, соответствующую ориентации свечи зажигания.

На современном трамвае выгода меньше. Вы получите более стабильный холостой ход и немного лучший отклик при оборотах ниже 3000 об/мин. Система зажигания в современном автомобиле выдает сильную искру, а распыленная жидкость уже хорошо перемешана. Большого прироста мощности вы не увидите.

Для тех, кто занимается трек-днями или автокроссом, индексация набора вилок занимает менее 30 минут и добавляет новый уровень согласованности. Это та деталь, которая помогает движку оставаться предсказуемым в течение длительного сеанса.

Даже сегодня для многих современных двигателей производятся никель-медные свечи как экономичная замена. Боковой электрод большой и имеет прозрачную открытую сторону для ориентации, поэтому применяется тот же метод промывки. Для компактного автомобиля, такого как VW T-Cross, правильная никель-медная свеча должна соответствовать тепловому диапазону и длине резьбы, разработанным для двигателя.

Никель-медная свеча зажигания для VW T-Cross и Polo Plus Экономичная никель-медная свеча зажигания, разработанная для компактных автомобилей Volkswagen, обеспечивающая надежное зажигание и отвод тепла для повседневных условий вождения. Посмотреть продукт →

Быстрый способ проверить, помогает ли индексация вашему конкретному двигателю, — это установить свечи без шайб, запустить двигатель на динамометрическом стенде, записать цифры, затем индексировать их на стороне впуска и повторить попытку. Дельта подскажет вам, стоит ли ее сохранять. На многих уличных двигателях разница настолько мала, что большинство владельцев пропускают этот шаг.

Распространенные мифы и заблуждения

На форуме полно советов, повторяющих либо устаревшую, либо полуправдивую информацию. Вот практический вид после работы со свечами на разных двигателях.

• Индексация дает каждому двигателю немедленный прирост мощности в 10 лошадиных сил. Неправда. Большинство достижений невелики и проявляются как постоянство.
• Зазор всегда должен указывать на впускной клапан. Самый распространенный вариант, но некоторые головки лучше устанавливать под другими углами, чтобы электрод оставался прохладным.
• Изгиб заземлителя работает так же хорошо. Никогда не делайте этого. Это изменяет зазор и повреждает вилку.
• Я проиндексировал его один раз, и он правильный навсегда. Заглушка может вращаться, если ее снять и снова установить, поэтому вам придется повторять этот шаг после каждого снятия.
• Все разъемы индексируемые. Пробки с зазором в поверхности или боковым электродом, полностью закрывающим центральный электрод, трудно индексировать, поскольку направление открытия неясно.

После установки вилок проверьте цвет и рисунок износа центрального изолятора и заземляющего электрода. руководство по чтению свечей зажигания показывает, как выглядит здоровый цилиндр. Если после замены свечей один цилиндр имеет другой цвет, чем другие, проблема, скорее всего, связана с топливом или компрессией, а не с ориентацией свечей.

Какие свечи зажигания хорошо поддерживают индексацию?

Идеальные индексные свечи имеют обычный боковой электрод с J-образным зазором, плоское седло с прокладкой и свободный доступ из отверстия для свечи. С вилками с длинным керамическим изолятором или узким шестигранником работать сложнее.

Вилки с тонкими проводами превосходны, когда индексация сочетается с гоночной настройкой. Небольшой боковой электрод уменьшает теплоотвод и снижает вероятность потери энергии пламенным ядром. Иридий и платина обладают лучшей стабильностью при высоких температурах, чем медь, поэтому вращение остается стабильным в течение длительного времени.

Семейство двойных иридиевых электродов особенно привлекательно, поскольку и центральный, и боковые электроды изготовлены из иридия. В двигателе японского автомобиля двойная иридиевая свеча выдерживает высокую температуру сгорания и обеспечивает низкое напряжение зажигания. Это означает, что угол поворота не обязательно должен быть идеальным, чтобы получить надежную искру.

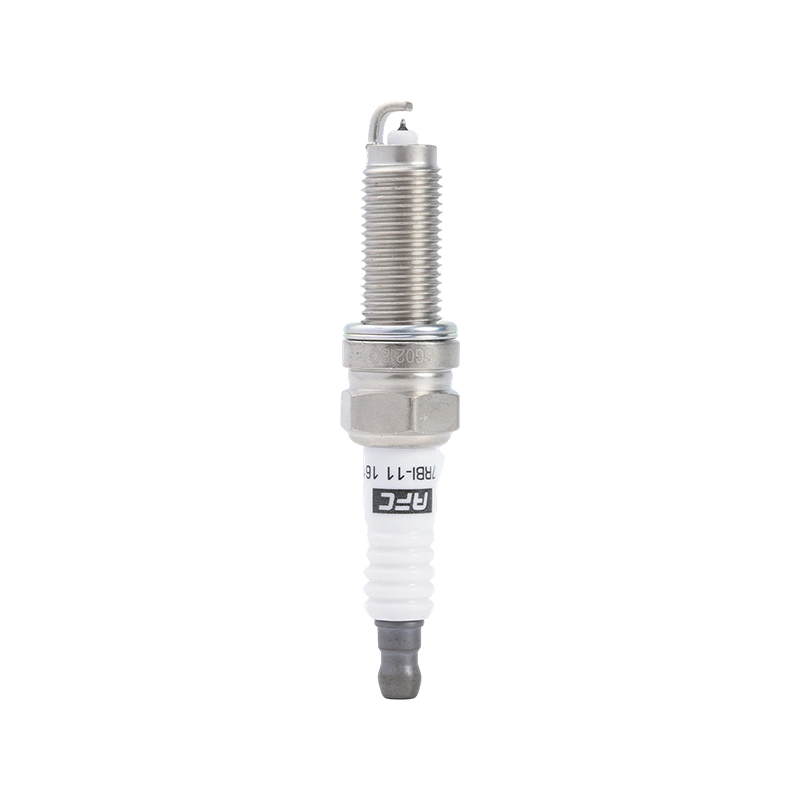

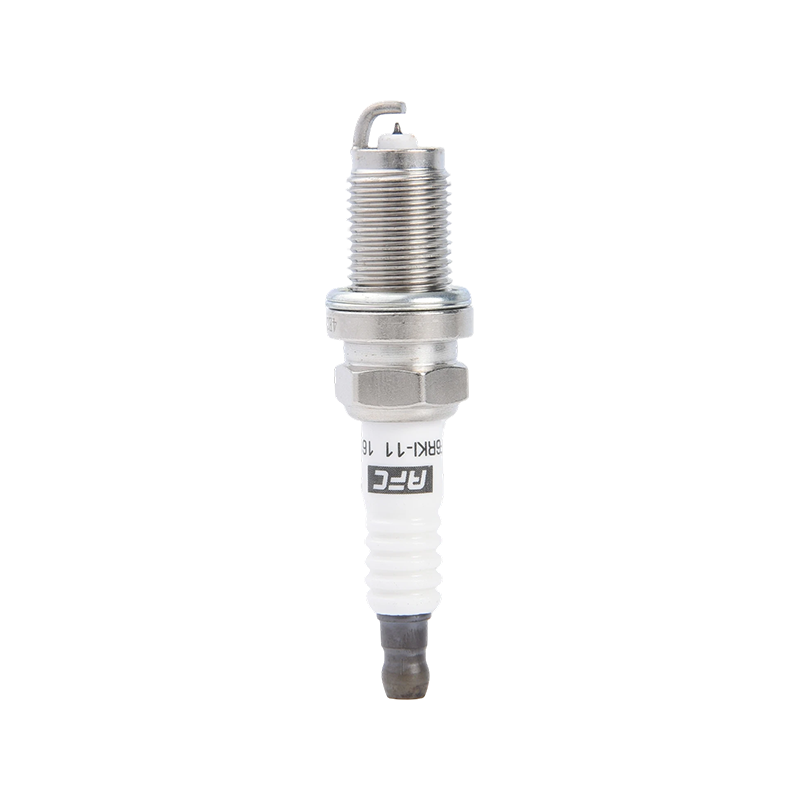

Двойная иридиевая свеча зажигания для Toyota, Lexus и Honda Благодаря двойным иридиевым электродам эта свеча зажигания обеспечивает длительный срок службы и стабильное зажигание и подходит для японских двигателей, требующих высокой термостойкости и низких эксплуатационных расходов. Посмотреть продукт →

Выбор имеет такое же значение, как и ориентация. Происхождение автомобиля и семейство двигателя определяют длину резьбы, тепловой диапазон и размеры электродов. Слишком длинная или слишком короткая заглушка не будет правильно индексироваться, поскольку буртик резьбы не будет сидеть там, где должен.

Если вы работаете с несколькими марками, выберите набор свечей, соответствующий семейству двигателей, а не заставляйте одну универсальную свечу подключаться ко всем блокам. Шаг резьбы и форма бокового электрода не одинаковы у всех производителей. Вилка с плоским наконечником заземляющего электрода и четко выраженной открытой стороной всегда будет легче читаться под бороскопом.

Часто задаваемые вопросы

Действительно ли индексация свечей зажигания имеет значение?

Это зависит. Производители гоночных двигателей и двигателей с принудительной индукцией высокой степени сжатия сообщают об измеримых улучшениях в развитии пламени, детонационной стойкости и стабильности. При ежедневной езде выигрыш в основном заключается в более плавном холостом ходу и немного улучшенной реакции на частичный газ. На стандартном двигателе вы не почувствуете прироста в 10 лошадиных сил.

В каком направлении должен быть открыт открытый зазор?

Большинство производителей двигателей ориентируют его по направлению к впускному клапану, чтобы ядро ​​пламени могло перерасти в поступающий заряд. Но есть исключения. Центрально расположенная заглушка, особая головка поршня или необходимость охлаждения со стороны выхлопа могут сделать другую ориентацию более эффективной. Проверьте, считав свечу и наблюдая за цилиндром при частичной нагрузке.

Можете ли вы индексировать иридиевые свечи зажигания?

Да. Иридиевые тонкопроволочные свечи со стандартным боковым электродом с J-образным зазором могут быть промаркированы той же системой шайб. Иридиевый боковой электрод обычно тонкий, поэтому открытую сторону легко увидеть под бороскопом, а заглушка достаточно прочная, чтобы выдерживать повторяющиеся циклы установки.

Сколько шайб слишком много?

Обычно вы хотите, чтобы общий размер стопки не превышал 1,5 мм. Более того, свеча может вытолкнуться слишком далеко из цилиндра и повлиять на распространение пламени или расположение искры. Если вам нужно удвоить поворот при использовании более толстой шайбы, выберите толщину шайбы, которая обеспечит правильный угол, используя не более трех шайб.

Индексация свечей зажигания — это то же самое, что и зазор?

Нет. Зазор устанавливает расстояние между центральным и боковым электродами. Индексация задает направление вращения бокового электрода. Вам необходимо установить разрыв, прежде чем начать индексацию.

Нужны ли современным автомобилям индексированные свечи зажигания?

Большинство этого не делает. Современные системы зажигания имеют сильную искру, а свечи из тонкой проволоки создают компактное ядро ​​пламени. Если ваша машина исправна и работает хорошо, пропустите ее. Если у вас модифицированный двигатель с принудительной индукцией или высокой степенью сжатия, индексация — это достойный завершающий этап.

Сколько времени занимает индексация?

Для четырехцилиндрового двигателя в первый раз ожидайте от 20 до 40 минут. Большая часть этого времени уходит на пробные посадки и чтение угла. Если вы знаете правильную шайбу для каждого цилиндра, полная индексация тех же свечей займет менее 10 минут.

Заключительные мысли об индексации свечей зажигания

Индексация — это недорогая деталь, которая имеет большое значение, когда двигатель уже хорошо настроен. Это простая механическая регулировка, которая дает вам контроль над переменной, которую вы обычно не видите.

Начните с нового комплекта заглушек, отрегулируйте зазор и используйте чистую медную шайбу. Толщина шайбы определяет вращение, а динамометрический ключ определяет, повторяется ли угол. Если двигатель гоночной конструкции, уличного автомобиля или морского подвесного двигателя, который требует этого, время того стоит.

Правильная отправная точка – это правильная вилка. Ассортимент свечей зажигания AFC организован по происхождению автомобиля и семейству двигателей, поэтому вы можете начать со своего автомобиля и перейти к правильно подходящей вилке с индексом.
